CARA BUAT PCB

Pengenalan Design PCB
Dalam kehidupan sehari-hari tentunya Anda sering berhubungan dengan peralatan elektronika seperti Televisi, Komputer dan yang tak asing lagi yaitu Radio. Didalam peralatan tersebut terdapat banyak komponen-komponen elektronika seperti resistor, transistor, capasitor dan lain sebagainya. Coba saja Anda bayangkan bagaimana menyusun komponen elektronika yang mungkin jumlahnya ratusan itu bila tidak ada papan rangkaian elektronika yang disebut PCB ( Printing Circuit Board ).
Dengan adanya PCB maka komponen-komponen elektronika itu menjadi terlihat rapi tidak semrawut dan mudah untuk melacak kesalahan atau kerusakan bila peralatan tersebut suatu saat nanti mangalami gangguan.

Berbicara mengenai PCB, saya jadi teringat ketika dulu saya duduk dibangku SMP pada sekitar tahun 80 an. Ketika itu guru elektronika saya menugaskan kepada saya untuk merangkai sebuah flip-flop dari beberapa LED agar terlihat rapi dan bagus. Pada waktu itu kami belum diajarkan bagaimana mendesign sebuah PCB untuk rangkaian elektronika, kami hanya dibekali bagaimana merangkai komponen tersebut dengan sekeping TRIPLEKS yang dilubangi dengan jarum dan rangkaian FLIP-FLOP itu digambarkan diatasnya.


OK kembali ke pokok bahasan kita, PCB terbuat dari lempeng fiber yang dilapisi oleh tembaga. Ketika kita pertama kali membeli sebuah papan PCB kosong, papan itu belum terlihat jalur jalur hanya ada lapisan fiber dan lapisan tembaga dipermukaannya.

Ada beberapa type PCB kosong yang ada dipasaran yaitu SINGLE SIDE, DOUBLE SIDE dan MULTI LAYER. Single Side artinya papan PCB tersebut hanya mempunyai satu sisi yang dilapisi oleh lempeng tembaga. Double Side artinya papan PCB tersebut mempunyai dua sisi yang dilapisi oleh lempeng tembaga dan lapisan fibernya ada diantara dua lapisan tembaga tersebut. Sedangkan untuk type Multi Layer biasanya hanya dibuat oleh pabrik pembuat peralatan tersebut. Type multi layer ini terdiri dari beberapa lapis tembaga dan fiber yang disusun secara berselingan. Untuk jelasnya lihat gambar dibawah ini.



PCB type sigle side


PCB type Doubleside


PCB type Multilayer

Warna orange pada gambar diatas adalah sisi dari lempeng tembaga, sedangkan yang berwarna coklat adalah lapisan fiber. Lapisan tembaga inilah yang nantinya menjadi konduktor dari komponen yang satu ke komponen lainnya, sedangkan lapisan fiber sebagai isolator, karena tidak dapat menghantarkan listrik.

Koneksi antar komponen melalui jalur tembaga pada PCB

Untuk membuat jalur-jalur pada PCB diperlukan suatu teknik kimia dengan bantuan cairan FeCl3 ( Ferri Cloride ) proses ini sebenarnya mirip dengan pengkikisan batu tebing dipinggir laut yang habis dikikis oleh gelombang air laut yang sedikit-demi sedikit mengkikisnya. Dalam dunia ELEKTRONIKA proses ini dinamakan ETCHING.

Banyak cara untuk melakukan proses ETCHING ini, salah satunya seperti yang dituturkan diatas. Tapi untuk Industri yang berskala besar, proses seperti diatas bukanlah sebuah pilihan yang baik, karena disamping memakan waktu yang cukup lama hasilnya pun tidak memadai, untuk itu biasanya perusahaan yang berskala besar menggunakan proses ELEKTROLISIS untuk menghasilkan sebuah PCB yang bagus dan dapat diproses dengan cepat serta hasilnya memadai, tapi yah proses itu tentu saja memerlukan biaya yang tidak sedikit. Untuk Home Industri justru sebaliknya proses ETCHING seperti yang dituturkan diatas lah yang paling murah dan mudah.

Untuk tip berikut saya hanya akan membahas proses ETCHING dengan cara seperti diatas yaitu menggunakan larutan FeCl3 sebagai katalisnya. Tidak perlu panjang lebar lagi sekarang mari kita mulai proyek pembuatan PCB pertama kita dengan cara yang seperti diuraikan diatas dengan langkah dibawah ini.

Perlengkapan yang diperlukan untuk proyek latihan kita sebagai berikut :

1. PCB Kosong berukuran 25 X 25 cm jenis single side.
2. Spidol anti air ( Permanent Ink ) merk apa saja contoh ARTLINE, SNOWMAN, ARROW, BOXI dll.
3. 150 gr bubuk FeCl3 ( ferri clorida ) dapat dibeli ditoko kimia.
4. 500 ml air bersih, kalau bisa usahakan pakai air panas.
5. Sebuah Baki dari plastik ukuran bebas yang penting PCB diatas nantinya bisa terendam.
6. Thinner untuk menghilangkan sisa SPIDOL
7. Sebuah penjepit dari bambu untuk menjepit PCB yang akan di proses

Sebagai sarana latihan kita coba perhatikan rangkaian elektronika dibawah ini.

Rangkain Power suplai yang akan dibuatkan PCB nya

Setelah Anda perhatikan dengan baik skema diatas mari kita mulai latihan kita. Yang pertama sekali Anda perhatikan adalah bahwa komponen elektronika nantinya berada pada lapisan fiber sedangkan kaki-kaki komponen elektronika tersebut berada pada lapisan tembaga, dimana nantinya kaki komponen tersebut akan disolder denga timah. ( lihat kembali gambar diatas kalau belum paham ). Maka dari itu posisi dari arah komponen terutama yang mempunya tiga kaki atau lebih seperti transistor, IC dan Resistor jenis trimer ( TRIMPOT ) digambarkan dalam posisi cermin, lihat gambar dibawah ini untuk lebih jelasnya





Posisi layout PCB untuk komponen yang

mempunyai 3 kaki atau lebih adalah posisi cermin

Baiklah kalau Anda sudah mengerti, sekarang kita kembali ke proyek kita. Lihat lagi gambar diatas, Pada rangkaian itu ada beberapa komponen elektronika yang saling berhubungan satu dengan yang lainnya. Tindakan pertama kita yaitu menyiapkan PCB kosong dan Spidol tahan air, kita akan melukiskan jalur-jalur dari rangkaian dengan spidol pada lapisan tembaga dari PCB. Nantinya pada hasil akhir jalur yang kita gambarkan dengan spidol itulah yang menjadi jalur koneksi antar komponen. Perhatikan lagi gambar berikut.

Pelukisan dasar jalur PCB dari rangkaian catudaya

Nah gambar diatas adalah layout dasar dari rangkaian elektronika yang akan dibuat PCB nya. Titik titik putih nantinya akan kita lubangi dengan BOR listrik atau BOR tangan dengan mata bor berdiameter 0,5 mm. Tapi juga perlu Anda ketahui bahwa Semakin banyak atau lebar lapisan tembaga yang terbuang, maka semakin banyak pula cairan FeCl3 ( Ferri Clorida ) yang dibutuhkan. Jadi agar pemakaian dari FeCl3 dapat dikurangi dan juga agar jalur yang kita buat nanti tidak mudah terkelupas, maka kita usahakan memblok jalur yang mempunyai koneksi yang sama. Memang kelihatannya tidak bagus, tapi ini lebih baik sebab jalur yang kita buat nanti akan terlihat kokoh dan tidak mudah terkelupas. Sehingga Rancangan PCB kita menjadi seperti berikut ini. Pemblokan ini terserah dari selera Anda, Anda bisa saja membuat yang lebih cantik dan indah dipandang asal jalur yang tidak berhubungan jangan ikut di Blok dan juga perhatikan jangan sampai terlalu rapat dengan jalur yang lain.

Pemblokan jalur PCB untuk mengurangi pemakaian FeCl3

Langkah selanjutnya setelah kita melukiskan PCB kosong dengan spidol seperti yang diterangkan diatas adalah menyiapkan BAKI atau WADAH dari Plastik. Ingat wadah harus dari plastik atau bahan yang bukan terbuat dari logam, karena bila wadahnya terbuat dari logam nanti akan ikut TERKOROSI oleh cairan FeCl3.

Setelah wadah disiapkan, masukan 150 gr bubuk FeCl3 pada wadah lalu masukan sedikit demi sedikt air panas ( 70o C ) kedalam wadah berisi bubuk FeCl3 tersebut dan aduk perlahan lahan agar semua bubuk Ferri Cloride tersebut terlarut dalam air.

Masukan PCB rancangan tadi ke dalam wadah yang berisi larutan FeCl3, gunakan penjepit dari bambu untuk memegang PCB. Kibas-kibaskan PCB didalam larutan tadi sampai lapisan tembaga pada PCB yang tidak tertutup oleh SPIDOL ikut terlarut dalam cairan tersebut.

Setelah semua lapisan tembaga yang tidak tertutup oleh Spidol menghilang, angkat PCB tersebut dan bilaslah dengan air bersih sampai sisa larutan FeCl3 tidak ada lagi, setelah itu keringkan. Setelah kering gunakan Thinner untuk menghilangkan lapisan SPIDOL yang masih melekat pada PCB, sehingga hasilnya nampak seperti ini.

Hasil akhir dari proses pembuatan PCB

Sampai disini saya rasa Anda sudah cukup mengerti tentang design dari sebuah PCB. Ada satu langkah lagi agar PCB yang kita buat dapat awet dan tidak mudah teroksidasi oleh udara, maka setelah dilakukan ETCHING maka lapisan tembaga tersebut kita lapisi dengan LAK atau Email atau anda juga dapat menggunakan vernish untuk menutupi lapisan tembaga pada PCB agar tahan lama dan tidak mudah Teroksidasi oleh udara.

Sebagai sarana lanjutan dari design PCB, cobalah Anda ikuti tutorial pembuatan SPEAKER AKTIF yang ada pada Halaman WORLD OF ELECTRONICS, disana Anda juga diharuskan membuat sebuah PCB untuk proyek elektronika yang diutarakan. Design PCB nya seperti berikut ini.

Satu hal lagi, bila Anda ingin menjadi seorang profesional dalam mendesign PCB ini. Anda dapat menggunakan software khusus untuk mendesign PCB yaitu : PCB123 , dapat Anda download secara gratis tetapi file nya besar sekali 763 MB bila mendownloadnya bisa memakan waktu lebih kurang 5 jam dengan transfer rate rata-rata 25 KB per detik, atau bila Anda merasa enggan untuk mendownload software yang gratisan, Anda dapat menggunakan WINQCAD, software ini banyak tersedia di toko-toko CD bajakan hahahaha . Untuk link download PCB123 saya lupa silahkan Anda cari sendiri dengan bantuan search engine seperti Google.

Sampai disini saja dahulu penjelasan mengenai design PCB ini, Insya Allah nanti saya akan merilis tutorial mengenai software design PCB untuk profesional.

AVOMETER

PENGENALAN AVO METER

Written By cekonecektwo on Jumat, 30 April 2010 | 03.34

AVO meter adalah alat untuk mengukur arus, tegangan dan hambatan listrik. AVO meter adalah kependekan dari Ampere Volt Ohm meter. Ada dua jenis AVO meter yaitu AVO meter analog (tampilannya berupa jarum putar) dan AVO meter digital (tampilannya berupa display digital). Kadang orang menyebut AVO meter dengan multi tester.



Dalam penggunaannya penting sekali untuk memperhatikan dan memilih skala pengukuran yang sesuai sebelum melakukan pengukuran. Biasakan untuk menggunakan skala paling tinggi pada saat awal pengukuran baik arus, tegangan ataupun hambatan listrik. Selanjutnya bisa diturunkan skalanya jika dirasakan hasil pengukuran masih belum mencukupi tingkat ketelitiannya.

Sebagai contoh misalnya kita gunakan sebuah AVO meter analog untuk mengukur tegangan pada suatu sumber tegangan AC. Kita tempatkan saklar pada posisi VAC (pengukuran untuk tegangan AC), pilih skala tertinggi. Lihat simpangan jarumnya apakah sudah cukup untuk dapat terbaca ataukah simpangannya terlalu kecil sehingga sulit terbaca. Jika simpangan jarumnya terlalu kecil maka skala pengukuran bisa kita turunkan lagi sampai mendapatkan hasil simpangan yang dapat terbaca dengan baik. Jangan memilih skala yang terlalu kecil sehingga jarum menyimpang melebihi batas maksimum pengukuran, ini dapat merusakkan AVO meter. Penting juga memperhatikan polaritas jika yang kita ukur berkaitan dengan arus dan tegangan DC. Jangan sampai terbalik karena dapat juga merusakkan AVO meter.

Untuk AVO meter analog penting juga mengkalibrasi AVO meter sebelum digunakan untuk melakukan pengukuran, terutama dalam mengukur tahanan (resistor) agar hasil pengukurannya akurat. Caranya hubungkan tap2 AVO meter lalu putar penepat not (kalibrator) hingga jarum tepat menunjukkan angka 0 ohm, baru kemudian siap digunakan. Jika skala pengukuran diubah biasanya harus dikalibrasi lagi.


Untuk AVO meter digital biasanya dilengkapi dengan kemampuan untuk mengukur kapasitas sebuah kapasitor serta hfe transistor, dan tanpa perlu dikalibrasi. Sepertinya memang lebih praktis tapi harganya juga praktis lebih mahal.
Tapi ada juga AVO meter analog dengan merek tertentu yang lumayan mahal karena memang hasil bacaannya akurat dan bagus, cuma tetep bacanya mesti harus melirik simpangan jarum
Nah sampai disini saja dulu uraian singkat mengenai AVO Meter nanti kita lanjutkan lagi pelajarannya.SEMOGA SUXES SELALU

SIMBOL ELEKRTO

simbol komponenElektronika

KOMPONEN ELEKTRONIKA

  PENGENALAN KOMPONEN  ELEKTRONIKA

Resistor

Resistor berasal dari bahasa belanda werstand, yang berarti tahanan atau hambatan, Resistor berati suatu komponen elektronika yang memberikan hambatan terhatap muatan listrik.

resistor disimbulkan dengan huruf  R. dan mempunyai satuan ohm, resistor ditemukan pada tahun 1787 oleh seorang ahli fisika yang bernama George Ohm dari bangsa jerman.

resistor mempunyai kemampuan untuk membatasi arus atau tegangan disebut resistansi, dimana resistansi dinyatakan dengan satuan Ohm.

Hubungan antara hambatan, tegangan, dan arus, dapat disimpulkan melalui hukum berikut ini, yang terkenal sebagai hukum Ohm:

dimana :

V = beda potensial (Volt)

I  = Arus (ampere)

R = Resistansi (Ohm)

Gelang Warna Pada Resistor

pada resistor mempunyai 4 gelang  atau mempunyai 5 gelang warna. gelang-gelang tersebut mempunyai kode-kode warna yang mewakili besarnya ambatan yang ada pada resistor tersebut

warna-warna pada resistor mempunyai besaran sendiri-sendiri sesuai dengan gambar diatas.  untuk membaca nilai resistor yang mempunyai 4 gelang dan 5 gelang sedikit berbeda, akan tetapi pada dasarnya sama.

Cara Membaca Resistor 4 Gelang

menghitung nilai resistor pada 4 gelang ini pada gelang pertama mewakili angka depan, gelang kedua mewakili angka selanjutnya, gelang ketiga mewakili nilai pengali, dan gelang keempat merupakan nilai toleransinya. untuk lebih jelasnya kita membaca nilai resistor pada resistor dibawah ini:

apabila kita menjumpai resistor yang mempunyai 4 gelang dengan warna diatas, maka kita dapat membaca nilai hambatan pada resistor tersebut adalah:

pada gelang 1 berwarna merah ini berati bernilai 2

pada gelang 2 berwarna hijau ini berati bernilai 5

pada gelang 3 berwarna oranye ini berati bernilai 3, jadi faktor pengali 10 pangkat 3 = 1000

pada gelang 4 berwarna emas berati toleransi 5 persen

jadi nilai resistor diatas adalah : 25 x 1000 = 25000 atau 25K dengan toleransi 5 persen.

cara membaca resistor 5 gelang

menghitung nilai resistor pada 5 gelang ini pada gelang pertama mewakili angka depan, gelang kedua mewakili angka selanjutnya, gelang ketiga mewakili angka ketiga gelang keempat mewakili nilai pengali, dan gelang kelima merupakan nilai toleransinya. untuk lebih jelasnya kita membaca nilai resistor pada resistor dibawah ini:

apabila kita menjumpai resistor yang mempunyai 4 gelang dengan warna diatas, maka kita dapat membaca nilai hambatan pada resistor tersebut adalah:

pada gelang 1 berwarna kuning ini berati bernilai 4

pada gelang 2 berwarna biru ini berati bernilai 6

pada gelang 3 berwarna hitam ini berati bernilai 0

pada gelang 4 berwarna oranye ini berati bernilai 3, jadi faktor pengali 10 pangkat 3 = 1000

pada gelang 5 berwarna coklat berati toleransi 1 persen

jadi nilai resistor diatas adalah : 460 x 1000 = 460000 atau 460K dengan toleransi 1 persen.

Kapasitor

I.2 Kapasitor

I.2.1 Prinsip dasar dan spesifikasi elektriknya

Kapasitor sering disebut condensator ( C ) adalah komponen elektronika yang dapat menyimpan muatan listrik. Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat mengalir menuju ujung kutup negatif dan sebaliknya muatan negatif tidak bisa menuju ke ujung kutup positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan elektrik ini "tersimpan" selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas, phenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di awan.



           Gambar I.3 prinsip dasar kapasitor

1.2.2 Kapasitansi

Kapasitansi didefenisikan sebagai kemampuan dari suatu kapasitor untuk dapat menampung muatan elektron. Coulombs pada abad 18  menghitung bahwa 1 coulomb = 6.25 x 10¹⁸ elektron. Kemudian Michael Faraday  membuat postulat bahwa sebuah kapasitor akan memiliki kapasitansi sebesar 1 farad jika dengan tegangan 1 volt dapat memuat muatan elektron sebanyak 1 coulombs. Dengan rumus dapat ditulis :

Q = CV …………….(1)

Q = muatan elektron dalam C (coulombs)

C = nilai kapasitansi dalam F (farads)

V = besar tegangan dalam  V (volt)

Dalam praktek pembuatan kapasitor, kapasitansi dihitung dengan mengetahui luas area plat metal (A), jarak (t) antara kedua plat metal (tebal dielektrik) dan konstanta (k) bahan dielektrik. Dengan rumusan dapat ditulis sebagai berikut :

C = (8.85 x 10^-12) (k A/t) ...(2)

Berikut adalah tabel contoh konstanta (k) dari beberapa bahan dielektrik yang disederhanakan.

Udara vakum	k = 1
Aluminium oksida	k = 8
Keramik	k = 100 - 1000
Gelas	k = 8
Polyethylene	k = 3

                                    Tabel  I.1  Tabel Konstanta Bahan Dielektrik

Untuk rangkain elektronik praktis, satuan farads adalah sangat besar sekali. Umumnya kapasitor yang ada di pasar memiliki satuan uF (10^-6 F), nF (10^-9 F) dan pF (10^-12 F). Konversi satuan  penting diketahui untuk memudahkan membaca besaran sebuah kapasitor. Misalnya 0.047uF dapat juga dibaca sebagai 47nF, atau contoh lain 0.1nF sama dengan 100pF.

I.2.3 Tipe Kapasitor

Kapasitor terdiri dari beberapa tipe, tergantung dari bahan dielektriknya. Untuk lebih sederhana dapat dibagi menjadi 3 bagian, yaitu kapasitor electrostatic, electrolytic dan electrochemical.

I.2.3.1  Kapasitor Electrostatic

Kapasitor electrostatic adalah kelompok kapasitor yang dibuat dengan  bahan dielektrik dari keramik, film dan mika. Keramik dan mika adalah bahan yang popular serta murah untuk membuat kapasitor yang kapasitansinya kecil. Tersedia  dari besaran pF sampai beberapa uF, yang biasanya untuk aplikasi rangkaian yang berkenaan dengan frekuensi tinggi. Termasuk kelompok  bahan dielektrik film adalah bahan-bahan material seperti  polyester (polyethylene terephthalate atau dikenal dengan sebutan mylar), polystyrene, polyprophylene, polycarbonate, metalized paper dan lainnya.

Mylar, MKM, MKT adalah beberapa contoh sebutan merek dagang untuk kapasitor dengan bahan-bahan dielektrik film. Umumnya kapasitor kelompok ini adalah non-polar.

I.2.3.2  Kapasitor Electrolytic

Kelompok kapasitor electrolytic terdiri dari kapasitor-kapasitor yang bahan dielektriknya adalah lapisan metal-oksida. Umumnya kapasitor yang termasuk kelompok ini adalah kapasitor polar dengan tanda + dan - di badannya. Mengapa kapasitor ini dapat memiliki polaritas, adalah karena proses pembuatannya menggunakan elektrolisa sehingga terbentuk kutup positif anoda dan kutup negatif katoda.

Telah lama diketahui beberapa metal seperti tantalum, aluminium, magnesium, titanium, niobium, zirconium dan seng (zinc) permukaannya dapat dioksidasi sehingga membentuk lapisan  metal-oksida (oxide film). Lapisan oksidasi ini terbentuk melalui  proses elektrolisa, seperti pada proses penyepuhan emas. Elektroda metal yang dicelup kedalam larutan electrolit (sodium borate) lalu diberi tegangan positif (anoda) dan larutan electrolit diberi tegangan negatif (katoda). Oksigen pada larutan electrolyte terlepas dan mengoksidai permukaan plat metal. Contohnya, jika digunakan Aluminium, maka akan terbentuk lapisan Aluminium-oksida (Al₂O₃) pada permukaannya.

Gambar I.4 Kapasitor Elco

Dengan demikian berturut-turut plat metal (anoda), lapisan-metal-oksida dan electrolyte(katoda) membentuk kapasitor. Dalam hal ini lapisan-metal-oksida sebagai dielektrik. Dari rumus (2) diketahui besar kapasitansi berbanding terbalik dengan tebal dielektrik. Lapisan metal-oksida ini sangat tipis, sehingga dengan demikian dapat dibuat kapasitor yang kapasitansinya cukup besar.

Karena alasan ekonomis dan praktis, umumnya  bahan metal yang banyak digunakan adalah aluminium dan tantalum. Bahan yang paling banyak dan murah adalah Aluminium. Untuk mendapatkan permukaan yang luas, bahan plat Aluminium ini biasanya digulung radial. Sehingga dengan cara itu dapat diperoleh kapasitor yang kapasitansinya besar. Sebagai contoh 100uF, 470uF, 4700uF dan lain-lain, yang sering juga disebut kapasitor elco.

Bahan electrolyte pada kapasitor Tantalum ada yang cair tetapi ada juga yang padat. Disebut electrolyte padat, tetapi sebenarnya bukan larutan electrolit yang menjadi elektroda negatif-nya, melainkan bahan lain yaitu manganese-dioksida. Dengan demikian kapasitor jenis ini bisa memiliki kapasitansi yang besar namun menjadi lebih ramping dan mungil. Selain itu karena seluruhnya padat, maka waktu kerjanya (lifetime) menjadi lebih tahan lama. Kapasitor tipe ini juga memiliki arus bocor yang sangat kecil  Jadi dapat dipahami mengapa kapasitor Tantalum menjadi relatif mahal.

I.2.3.3 Kapasitor Electrochemical

Satu jenis kapasitor lain adalah kapasitor electrochemical. Termasuk kapasitor jenis ini adalah batere dan accu. Pada kenyataanya batere dan accu adalah kapasitor yang sangat baik, karena memiliki kapasitansi yang besar dan arus bocor (leakage current) yang sangat kecil. Tipe kapasitor jenis ini juga masih dalam pengembangan untuk mendapatkan kapasitansi yang besar namun kecil dan ringan, misalnya untuk applikasi mobil elektrik dan telepon selular.

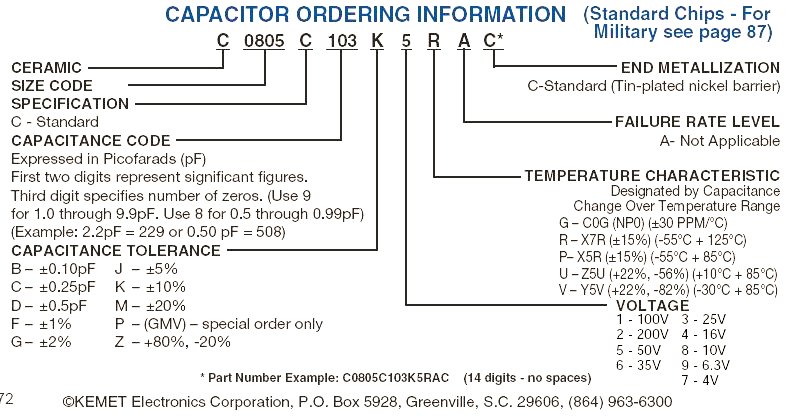

1.2.4 Membaca Kapasitansi

Pada kapasitor yang berukuran besar, nilai kapasitansi umumnya ditulis dengan angka yang jelas. Lengkap dengan nilai tegangan maksimum dan polaritasnya. Misalnya pada kapasitor elco dengan jelas tertulis kapasitansinya sebesar 22uF/25v.

Kapasitor  yang ukuran fisiknya mungil dan kecil biasanya hanya bertuliskan 2 (dua) atau 3 (tiga) angka saja. Jika hanya ada dua angka satuannya adalah pF (pico farads). Sebagai contoh, kapasitor yang bertuliskan dua angka 47, maka kapasitansi kapasitor tersebut adalah  47 pF.

Jika ada 3 digit, angka pertama dan kedua menunjukkan nilai nominal, sedangkan angka ke-3 adalah faktor pengali. Faktor pengali sesuai dengan angka nominalnya, berturut-turut 1 = 10, 2 = 100, 3 = 1.000, 4 = 10.000 dan seterusnya. Misalnya pada kapasitor keramik tertulis 104, maka  kapasitansinya  adalah 10 x 10.000 = 100.000pF atau = 100nF. Contoh lain misalnya tertulis 222, artinya kapasitansi kapasitor tersebut adalah 22 x 100 = 2200 pF = 2.2 nF.

Selain dari kapasitansi  ada beberapa karakteristik penting lainnya yang perlu diperhatikan. Biasanya spesifikasi karakteristik ini disajikan oleh pabrik pembuat didalam datasheet. Berikut ini adalah beberapa spesifikasi penting tersebut.

1.2.5 Tegangan Kerja (working voltage)

Tegangan kerja adalah tegangan maksimum yang diijinkan sehingga kapasitor masih dapat bekerja dengan baik. Para elektro- mania barangkali pernah mengalami kapasitor yang meledak karena kelebihan tegangan. Misalnya kapasitor 10uF 25V, maka tegangan yang bisa diberikan tidak boleh melebihi 25 volt dc. Umumnya kapasitor-kapasitor polar bekerja pada tegangan DC dan kapasitor non-polar bekerja pada tegangan AC.

1.2.6  Temperatur Kerja

Kapasitor masih memenuhi  spesifikasinya jika bekerja pada suhu  yang sesuai. Pabrikan pembuat kapasitor umumnya membuat kapasitor yang mengacu pada standar popular. Ada 4 standar  popular yang biasanya tertera di badan kapasitor seperti C0G (ultra stable), X7R (stable) serta Z5U dan Y5V (general purpose).  Secara lengkap kode-kode tersebut disajikan pada table berikut.

Tabel I.2 Kode karakteristik kapasitor kelas I

Koefisien Suhu		Faktor Pengali Koefisien Suhu		Toleransi Koefisien Suhu
Simbol	PPM per Co	Simbol	Pengali	Simbol	PPM per Co
C	0.0	0	-1	G	+/-30
B	0.3	1	-10	H	+/-60
A	0.9	2	-100	J	+/-120
M	1.0	3	-1000	K	+/-250
P	1.5	4	-10000	L	+/-500

ppm = part per million

                             Tabel I.3 Kode karakteristik kapasitor kelas II dan III

suhu kerja minimum		suhu kerja maksimum		Toleransi Kapasitansi
Simbol	Co	Simbol	Co	Simbol	Persen
Z	+10	2	+45	A	+/- 1.0%
Y	-30	4	+65	B	+/- 1.5%
X	-55	5	+85	C	+/- 2.2%
		6	+105	D	+/- 3.3%
		7	+125	E	+/- 4.7%
		8	+150	F	+/- 7.5%
		9	+200	P	+/- 10.0%
				R	+/- 15.0%
				S	+/- 22.0%
				T	+22% / -33%
				U	+22% / -56%
				V	+22% / -82%

I2.7 Toleransi

Seperti komponen lainnya, besar kapasitansi nominal ada toleransinya. Tabel diatas menyajikan nilai toleransi dengan kode-kode angka atau huruf  tertentu. Dengan table di atas pemakai dapat dengan mudah mengetahui toleransi kapasitor yang biasanya tertera menyertai nilai nominal kapasitor. Misalnya jika tertulis 104 X7R, maka kapasitasinya adalah 100nF dengan toleransi  +/-15%. Sekaligus dikethaui juga bahwa suhu kerja yang direkomendasikan adalah antara  -55C^o sampai +125C^o (lihat tabel kode karakteristik)

SUMBER:http://elektronika2012.blogspot.com
